Força Aérea Brasileira

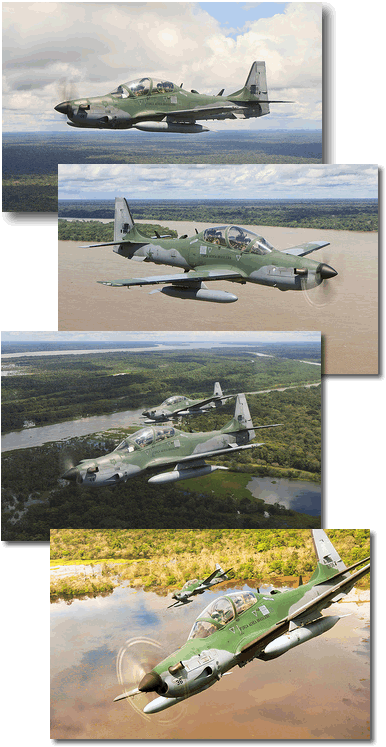

A-29 Super Tucano

Caça de ataque leve. Executará Medidas de Policiamento do Espaço Aéreo. Permanecerá em Alerta em Voo a média altitude (15.000 pés ou 5.000 metros) durante os períodos de ativação das áreas de exclusão.

FICHA TÉCNICA

Função:

Treinamento básico/avançado e ataque leve de precisão.

Comprimento:

11,3m

Altura:

3,97m

Envergadura:

11,14m

Peso Máximo:

5.400 kg

Velocidade Máxima:

590 Km/h

Alcance:

2.855 Km

Autonomia:

8,4 horas

Armamento:

Carga máxima de 1500 kg com 2 metralhadoras .50" M3P, 5 pontos de fixação de bombas (230 kg e/ou 120 kg) e lançadores de foguetes.

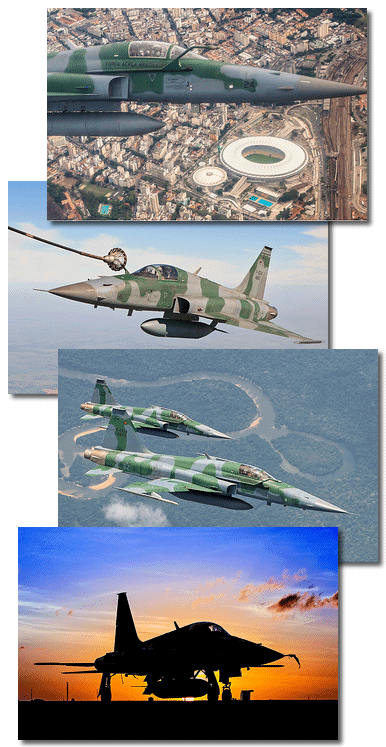

F-5EM Tiger

Caça supersônico de defesa aérea. Executará Medidas de Policiamento do Espaço Aéreo. Permanecerá em Alerta em Voo a alta altitude (24.000 pés ou 8.000 metros) durante os períodos de ativação das áreas de exclusão.

FICHA TÉCNICA

Função:

Caça tático

Comprimento:

14,45 m

Altura:

4,06 m

Envergadura:

8,53 m

Peso:

4.346 kg (Vazio) e 11.192 kg (Máximo)

Velocidade Máxima:

2.112 km/h (mach 1.63 a 10.975 m )

Teto:

15.790 m

Raios de Combate:

1.056 km (tanque cheio, 2 mísseis AIM 9-B Phyton e 5 min de combate a 5.000 m)
222 km (tanque cheio, 2359 kg de armamentos, 2 mísseis AIM 9-B Phyton e 5 min de combate ao nível do mar)

Armamento:

1 canhão M39A2 de 20 mm com 280 tiros cada, 2 mísseis Python 3 além de até 3.175 kg de armamentos em 5 pontos "duros", incluindo bombas, foguetes e mísseis ar-terra. Podem levar até 3 mil kg em armamento.

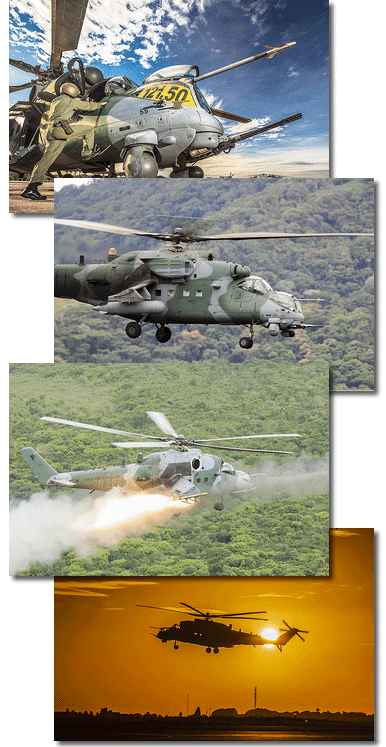

AH-2 Sabre

Helicóptero de ataque. Executará Medidas de Policiamento do Espaço Aéreo. Permanecerá em Alerta em Voo a baixa altitude (7.000 pés ou 2.500 metros) durante os períodos de ativação das áreas de exclusão.

FICHA TÉCNICA

Comprimento:

19,5 m

Diâmetro do Rotor Principal:

17,2 m

Peso:

8.354 Kg (Vazio) e 12.000 Kg (Máximo)

Motores:

Dois Motores VK-2500 (2.200 Hp cada)

Combustível:

2075 lts (Tanque Principal) e 2300 lts (Tanque Externo)

Consumo Médio:

800 l/h

Velocidade:

140 kt (Cruzeiro) e 162kt (Máxima)

Teto de Serviço:

16.730 ft

Armamento:

Canhão de Torreta de 23mm, Foguetes 80mm e Mísseis

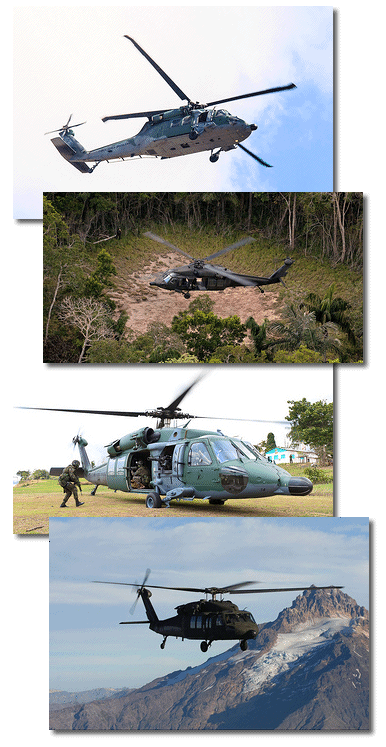

H-60 Black Hawk

Helicóptero de ataque e transporte utilitário. Executará Medidas de Policiamento do Espaço Aéreo. Permanecerá em Alerta em Voo a baixa altitude (7.000 pés ou 2.500 metros) durante os períodos de ativação das áreas de exclusão.

FICHA TÉCNICA

Comprimento:

19,8 m

Motores:

2 (General Electric T700-701C de 1940 Hp cadada um)

Velocidade de Cruzeiro:

315 km/hv

Teto operacional:

4.600 m

Alcance:

600 km

Peso:

4.820 kg (Vazio) e 9.185 kg (Máximo)

Diâmetro do rotor principal:

16,4 m

Altura:

5,10 m

Armamento:

2 Metralhadoras laterais Minigun M-134, calibre 7.62mm, com cadência de 3.000 tiros por minuto.

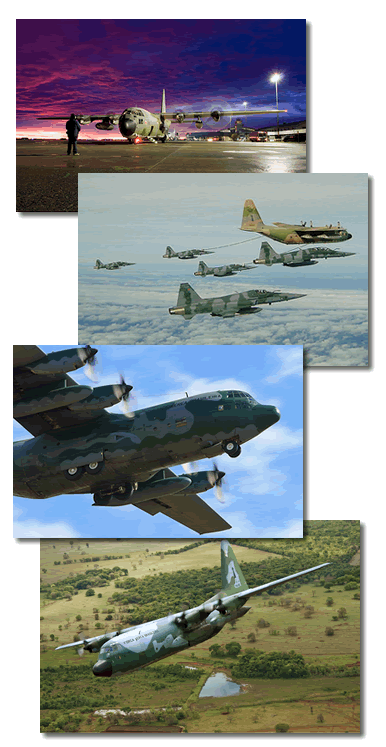

KC-130 Hércules

Aeronave de Reabastecimento em voo. Serão utilizados para aumentar a autonomia dos caças F-5EM quando necessário.

FICHA TÉCNICA

Função:

Transporte, reabastecimento em voo, busca e resgate (SAR)

Motores:

4 (Allison T 56 A 15 turboélice de 4.090 HP)

Velocidade Máxima:

600 km/h

Alcance:

3.792 km e 7.876 km (Com Tanques Extras)

Autonomia:

8 h

Peso:

34.686 kg (Vazio) e 79.379 kg (Máximo)

Envergadura:

40,40 m

Comprimento:

34,40 m

Altura:

11,70 m

Área de asa:

162,1 m2

Tripulação e carga:

5 (mais 90 soldados ou 64 pára-quedistas ou 74 macas e 2 médicos). Pode levar até 19,4 mil kg.

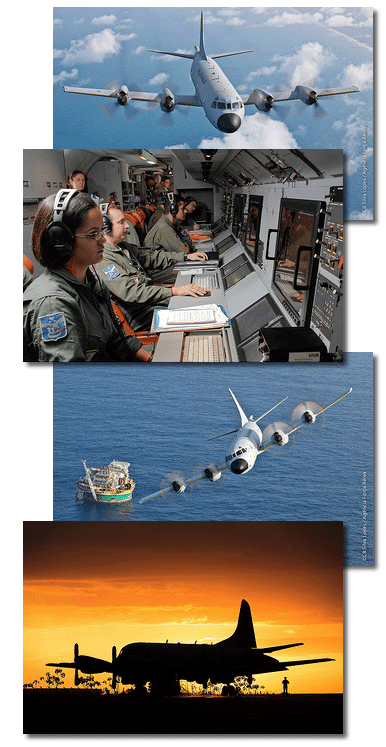

P-3AM Orion

Aeronaves P-3AM vão ser utilizadas para na vigilância marítima durante a Copa.

FICHA TÉCNICA

Função:

Patrulhamento marítimo, busca e salvamento e guerra antisubmarino

Comprimento:

35,61 m

Altura:

10,20 m

Peso:

28.000 kg (Vazio) e 61.000 kg (Máximo)

Velocidade máxima:

761 Km/h

Alcance:

9.000 Km

Autonomia:

16 hs

Armamento:

9.000 Kg de bombas, torpedos, minas e foguetes

HERMES 900

ARPs (Aeronaves Remotamente Pilotadas) ou VANTs (Veículos Aéreos Não Tripulados) estarão presentes na vigilância do espaço aéreo fazendo o monitoramento terrestre com imagens em tempo real.

FICHA TÉCNICA

Função:

missões de vigilância, reconhecimento e monitoramento

Comprimento:

8,3 m

Envergadura:

15 m

Peso:

1.100 kg

Velocidade Máxima:

220 km/h

Altura Máxima:

até 9.144 m

Autonomia:

36 horas

Equipamentos:

Sistema SkEye

RQ-450

ARPs (Aeronaves Remotamente Pilotadas) ou VANTs (Veículos Aéreos Não Tripulados) estarão presentes na vigilância do espaço aéreo fazendo o monitoramento terrestre com imagens em tempo real.

FICHA TÉCNICA

Função:

missões de vigilância, reconhecimento e monitoramento

Comprimento:

6,1 m

Envergadura:

10,5 m

Peso:

150 kg

Velocidade Máxima:

176 km/h

Altura Máxima:

até 5.500 m

Autonomia:

16 horas

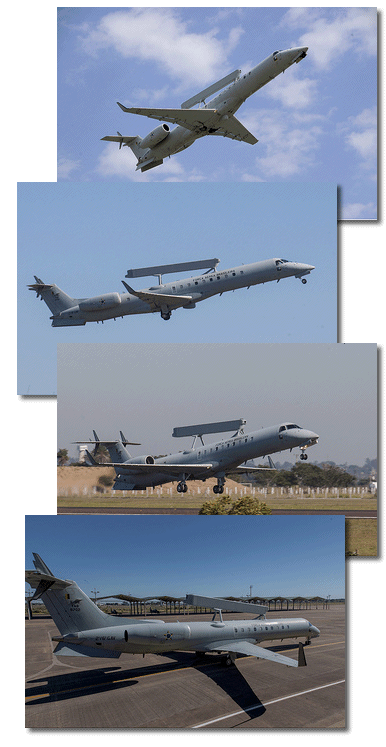

E-99 AEW&C

Aeronaves de Alerta Aéreo Antecipado e Controle com sistema de radar multi-missão irão complementar a rede de radares instalados em solo.

Envergadura:

21,00 m

Comprimento:

29,87 m

Peso Máximo:

24.000 kg

Velocidade máxima:

Mach .78

Autonomia:

+6 h (on station)

Capacidade de varredura radar:

+350 km

Equipamentos:

Radar Ericsson PS-890 Erieye (radar de vigilância e controle aéreo), SSR / IFF (radar secundário de identificação amigo-inimigo), ESM (sistema de medidas eletrônicas de apoio - opcional), COMINT / ELINT (sensores de monitoramento de sinais de comunicações), Datalink (sistema de transmissão e recepção de dados seguro), RWR / chaff & flare (sistemas de autodefesa - opcional), Sistema de reabastecimento em vôo (opcional)

Míssil IGLA

Sistema de Artilharia Antiaérea de Autodefesa de baixa altura. O sistema de defesa aeroespacial poderá complementado por Grupos de Artilharia Antiaérea.

FICHA TÉCNICA

Modelo:

Russo IGLA-S 9K 338

Função:

Artilharia Antiáerea de Autodefesa de baixa altura

Peso:

aproximadamente 17 kg

Altura alcançada:

até 10 mil pés (3 km)

Distância alcançada:

até cinco milhas (8 km)
